altium disigner如何设置禁止布线、覆铜禁止区域

有一个专门的的工具是设置禁止布线的,在覆铜时同样可作为禁止覆铜区域:

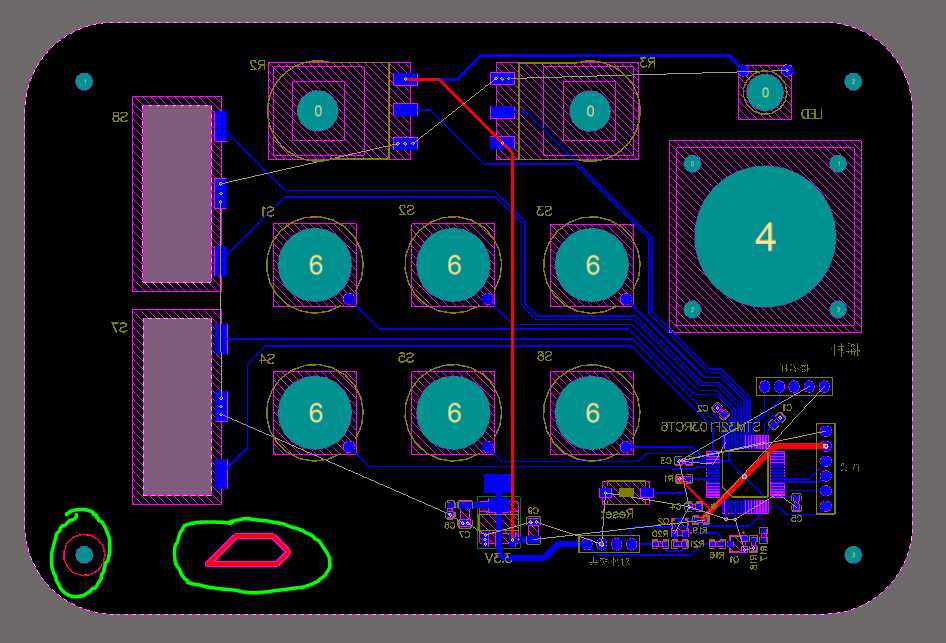

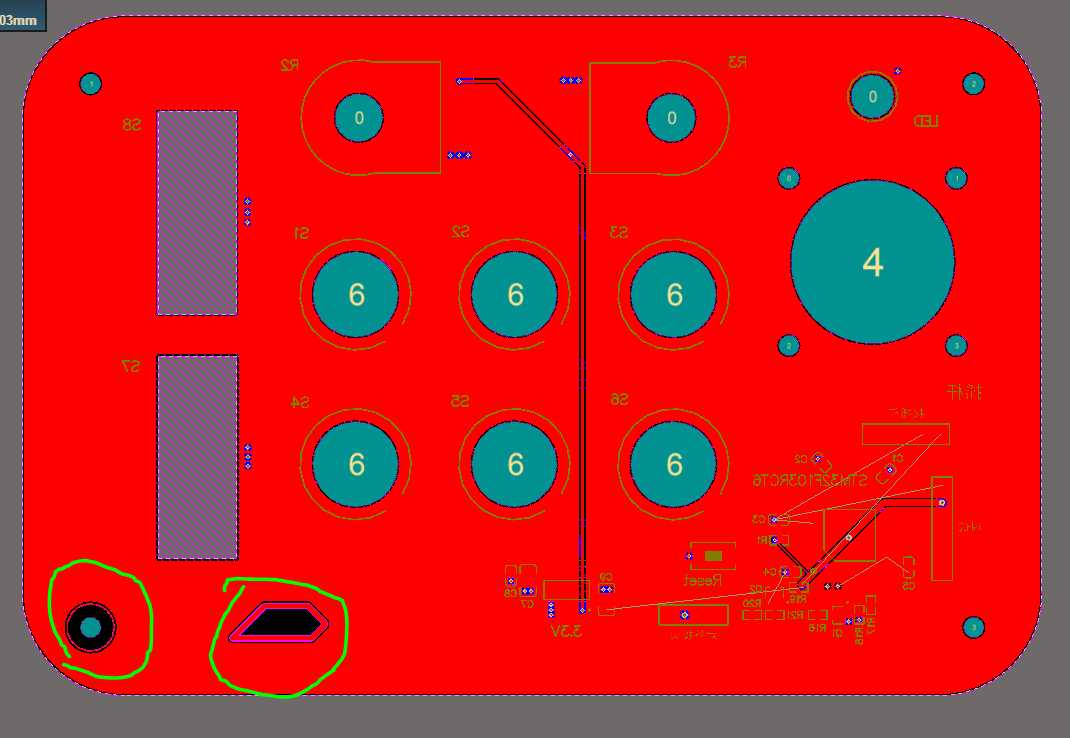

点击菜单栏的:“放置(Place)”,选择“禁止布线(keepout)”,然后里面有放置圆环的、圆弧的、直线的等等,自己根据需要画好禁止布线区域,然后再覆铜,就不会覆到这个区域里面了,下图中我画了一个圆环,是将来充当螺丝孔的,另一个不规则图形是随便画的,试下效果,覆铜后,这两个区域就会被空出来:

技术分享图片



技术分享图片
