USB之HID类Set_Report Request[调试手记1]

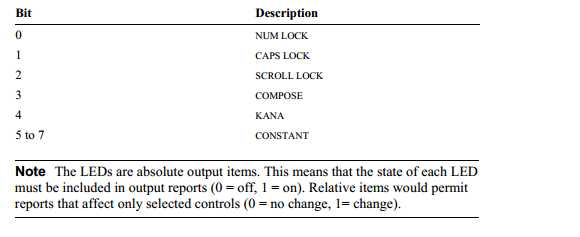

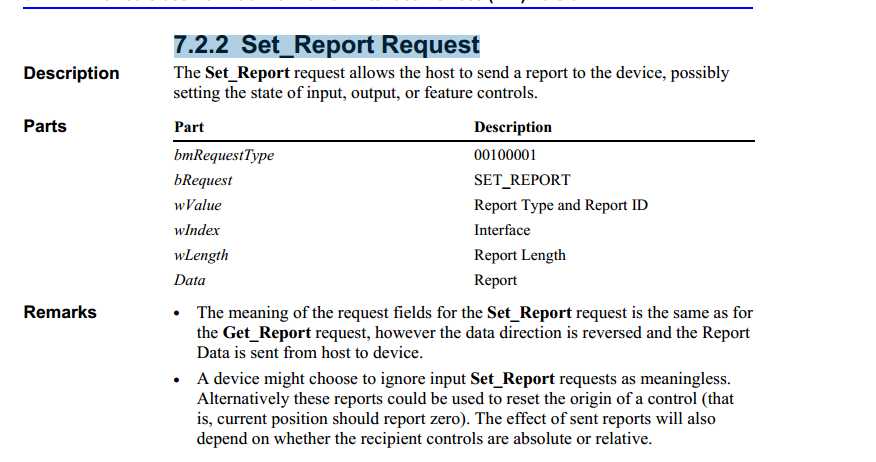

请翻开《Device Class Definition for Human Interface Devices (HID) Version 1.11 》7.2.2 Set_Report Request

现在我们先那键盘来做实验来观察。

通过笔记本上按“capslock”按键来观察外置键盘上大小写的指示灯。

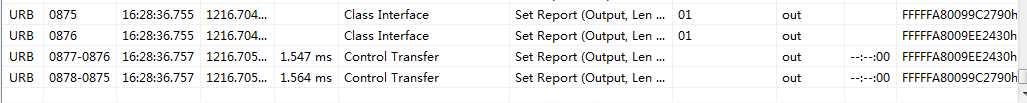

通过USBlyzer观察到

 发送03的时候大小指示灯为亮

  发送01的时候大小指示灯为灭

那我们继续测试

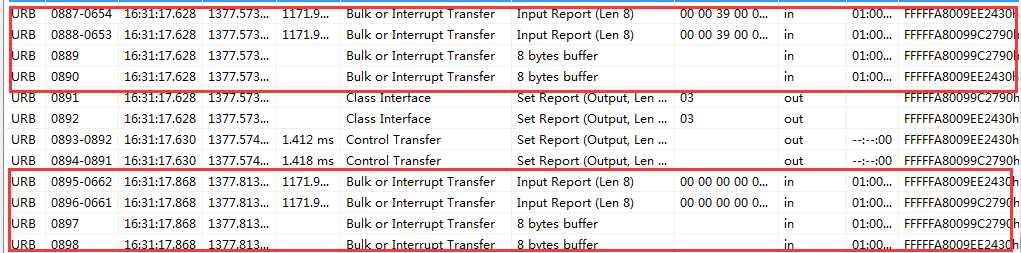

如果是按外部键盘的按“capslock”按键来观察外置键盘上大小写的指示灯。

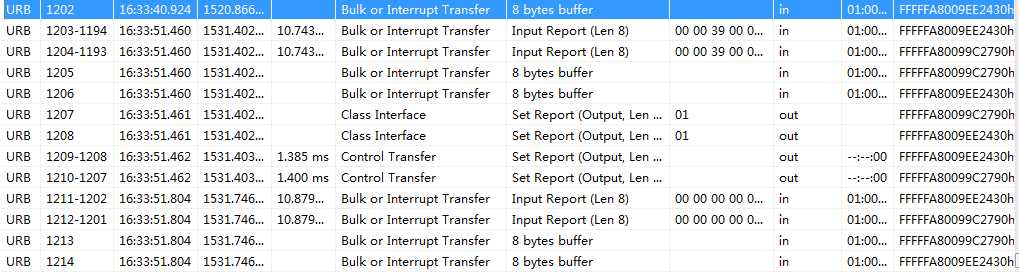

发现和之前比较多了红色框中的部分

发送03的时候大小指示灯为亮

   发送01的时候大小指示灯为灭

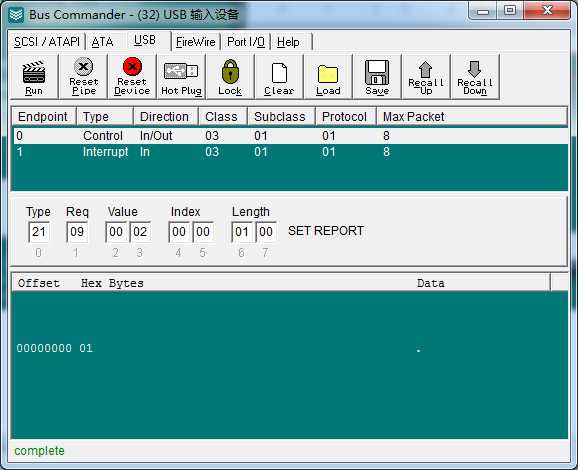

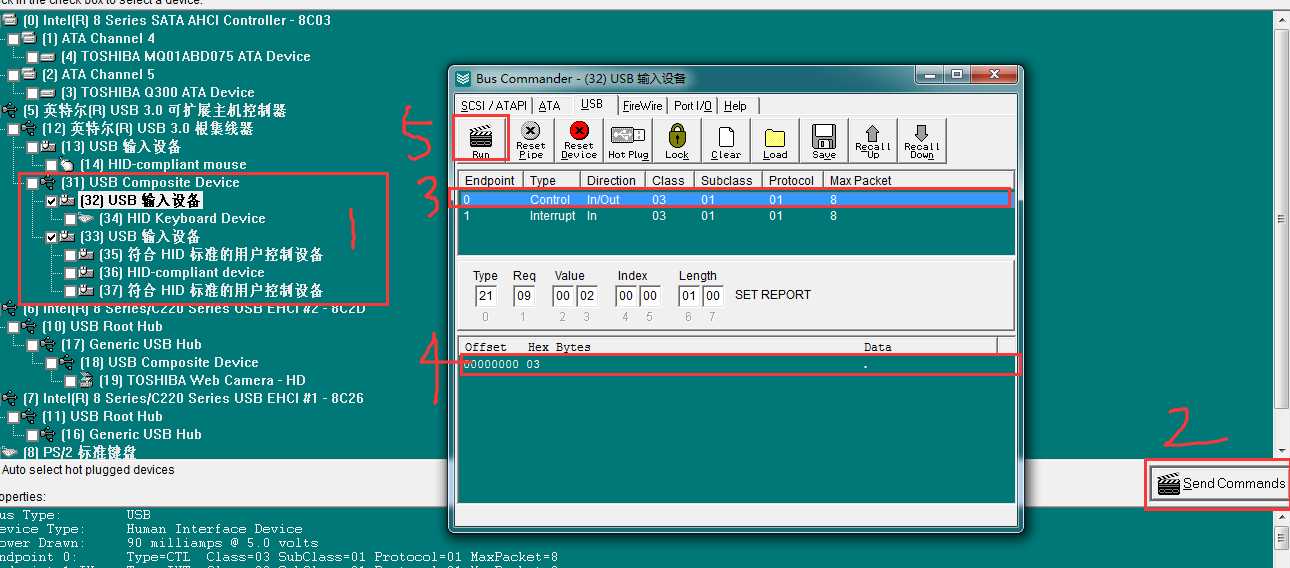

好了现在我们使用Bus Hound来发送Set_Report Request并观察其是否指示灯正常的变化
